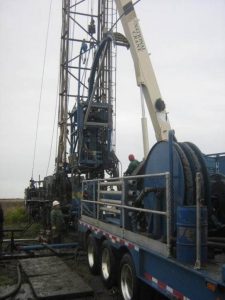

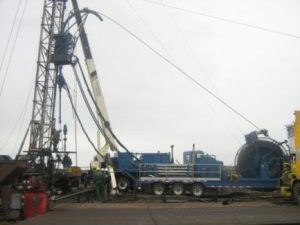

BOWEN 35-MS CTU-II

Технические данные:

• Изготовитель: BOWEN
• Тип: 35 MS
• Год производства 1991
• Параметры стандартных рабочих НКТ: 1 ¼¨ (диам. 31,75 x 2,2 мм)
• Рекомендуемое максимальное усилия вытягивания рабочих НКТ: 800 кг (15 600 фунтов)
• Давление разрыва новой НКТ: 825 бар (12 000 фунтов на кв. дюйм)
• Давление при испытании НКТ: 517 бар (7 500 фунтов на кв. дюйм)
• Рекомендуемое максимальное рабочее давление для НКТ: 380 бар (5 500 фунтов на кв. дюйм)
• Рекомендуемая максимальная циркуляция воды по НКТ: 151 л/мин
• Рекомендуемая максимальная глубина скважины: 4800 м (16 000 футов)
• Максимальное рабочее устьевое давление 350 бар (5 000 фунтов на кв. дюйм)
• Максимальная расчетная скорость спуска и подъема НКТ:
  76 м/мин (250 фт/мин)
  с силой 7 950 кг (17 500 фунтов)
• Reduced velocity of pulling out and running in tubing:
  38 m/min (125 ft/min)
  with force: 15 900 kg (35 000 lb)
• Инжектор (макс. сила): 15 900 кг (35 000 фунтов)
• Противовыбросовое устройство и уплотнение в сборе: 690 бар (10 000 фунтов на кв. дюйм)
• Длина НКТ на барабане: 5 000 м, (16 400 футов)

Таль:

• Изготовитель: NATIONAL
• Тип: серия 600В с телескопической двухсекционной стрелой, крюком, блоком и двумя тросами
• Вынос стрелы: 11,6 м, (38 футов)
• Грузоподъемность: 7,2 т (15 840 фунтов)
• Максимальная несущая способность (при оптимальном угле наклона стрелы): 14 т (30 870 фунтов)
• Двигатель: 238 л. с. при 2100 об./мин

BOWEN  35-MS CTU-II

Шламовый насос

• Изготовитель: GARDNER-DENVER
• Тип: PE-8, трехплунжерный
• Диаметр плунжера: 63,5 мм (2,5¨)
• Рабочее давление насоса: 343 бар (5 000 фунтов на кв. дюйм)
• Макс. давление насоса: 686 бар (10 000 фунтов на кв. дюйм)

Примечание:

Данное оборудование не требует прецизионного монтажа в устье скважины. Насос оборудуется гидравлическими шлангами высокого давления длиной 35 м на трех барабанах, предназначенными для эксплуатации противовыбросового оборудования, что обеспечивает возможность работы на вспомогательном основании (с собственной талью такого основания), а также на более высоких основаниях (с другой талью более высокой грузоподъемности). Противовыбросовое оборудование и инжектор в сборе могут подвешиваться на подвижной талевый блок в ходе эксплуатации. Данным способом бурильные работы могут выполняться на крупнейших установках. Оборудование не предназначено для эксплуатации при сверхнизких температурах.

Размеры для транспортировки:

• Общий размер установки с учетом транспорта: 18,30 м
• Ширина: 2,50 м
• Высота: 4,15 м
• Высота сиденья: 1,55 м
• Масса: 52,60 т
• Количество валов: 6
• Максимальное давление на вал: 9,30 т
